三維焊接工裝 詳細內容介紹：
是一套標準化、系統化、通用化的工裝。
三維焊接工裝簡化了設計夾具的工作，縮短了新產品的生產準備周期，為單位小批量、多品種的生產開辟了一條新的途徑。
三維焊接工裝材質：鑄造件(HT200)，進行整體退火熱處理內應力后放置三到六個月自然時效處理。

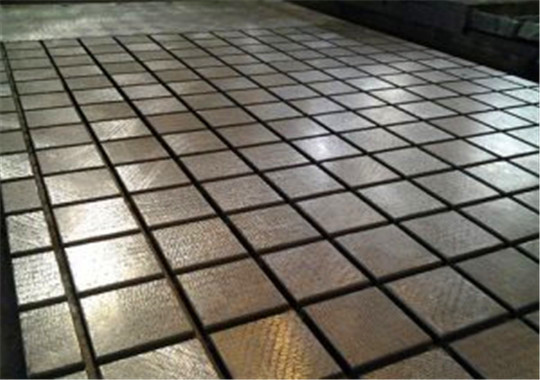

三維焊接工裝工作面的五個工作面都有100x100 mm的帶有網格標注的孔。其五個面的平面、平行、垂直公差精度以及孔與孔的位置精度都是非常高的，在臺面上的定位和臺面與其它模塊之間的組合都具有足夠的使用精度要求。基礎臺面的尺寸從1000x1000mm到4000x2000mm可以任意選擇，尺寸可以定做。
三維焊接工裝的特點：
準確性：在2噸左右1M2集中載荷的作用下，其變形量不超過0.50mm，而再均布載荷作用下，其變形量只有0.024mm， 可以滿足絕大多數的焊接及裝配加工的需要，其組建的，工作平臺定位孔中心公差在0.05mm以內。這種將會反映在用戶所加工的產品中，因此此工作臺也可用作檢具的基準平臺。
重復性：臺面有鑄鐵/鋼結構件/加工件/模塊化組件組合而成，其性能非常穩定，如使用不當造成部件損壞時，也不用報廢整張臺，只要非常少的成本就可以換單個部件。焊接平臺經過加工處理，在焊接過程中，僅需低廉的防飛濺液即可免除工作臺表面的焊接飛濺。
三維焊接平板尺寸：長X寬:
1000x1000 /1200x1200/500x1500/2000x1000/2400x1200/3000x1500/4000x2000

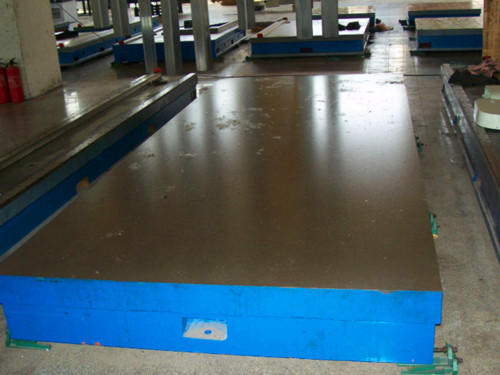

三維鑄件平臺尺寸： （鑄鐵HT200-HT250）
1000*1000/1500*1000/2000x1000/2000*1500/2400x1200/3000x1500/3000*2000/4000*2000
所有三維平臺側面高度為200mm
二維平臺尺寸：
1000X1000 2000×1000 2400×1200 1200×1200 1500×1500 3000×1500
孔尺寸：
Φ28系列平臺：孔公差是D10級，與平臺相配的鎖銷是h7級。 相鄰兩孔的孔心距是100±0.02mm
Φ16系列平臺：孔公差是D10級，與平臺相配的鎖銷是h7級。 相鄰兩孔的孔心距是 50±0.02mm，
如有要求可根據客戶要求及圖紙加工定做，有任何問題或者需要可以隨時致電我廠，或加QQ：1936897928，期待您的來電來詢。
|
